CNC Takım Dolapları

CNC Takım Dolabı Nedir?

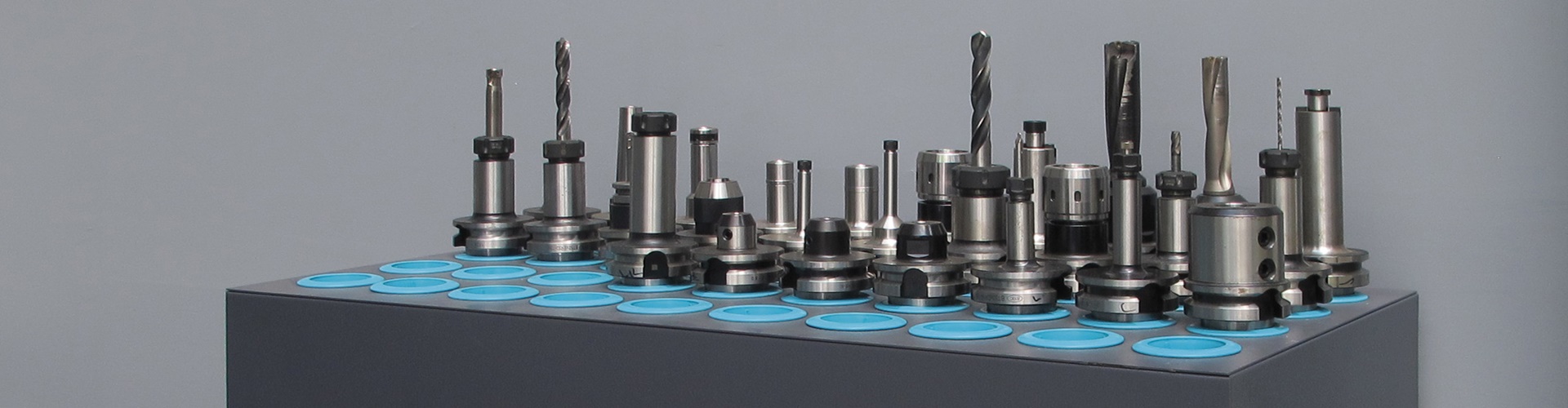

CNC takım dolabı; işleme merkezlerinde ve CNC tezgahlarda kullanılan takım tutucuların, konik gövdelerine oturan yuvalarda dik konumda saklandığı sabit depolama ünitesidir. Atölyenin takım envanterinin merkezi olarak toplandığı noktadır.

Standart bir dolaptan farkı yuva yapısıdır. Takım tutucu yuvaya oturduğunda kesici uç ve konik yüzey hiçbir yere temas etmez. Bu ayrım maliyet açısından belirleyicidir: konik yüzeydeki en küçük çizik veya çapak, takım tezgaha bağlandığında salgıya ve işleme hassasiyetinin kaybına yol açar.

2000 mm yüksekliğiyle dikey alanı en verimli kullanan çözümdür. Kilitlenebilir gövde, yüksek değerli takım setlerinin ortak kullanım alanlarında güvenliğini sağlar.

Ölçü Aralıkları

Model bazlı ölçüler ürün detay sayfalarında yer alır. Takım tipi, adedi ve yuva düzeni projeye özel olarak belirlenir.

• Konik takım yuvaları
• SK, BT, HSK ve VDI uyumu
• Kilitlenebilir gövde
• Karma yuva düzeni
• 2000 mm dikey depolama yüksekliği
• 80 kg raf taşıma kapasitesi

Kullanım Alanına Göre Yapılandırma

Yuva düzeni ve dolap kapasitesi, atölyenin işlediği parça tipine ve takım envanterinin büyüklüğüne göre belirlenir.

Ölçü Seçerken Dikkat Edilecekler

Takım tutucu tipi — Yuva çapı ve derinliği takım tutucunun konik standardına göre belirlenir. SK, BT, HSK ve VDI tiplerinin gövde ölçüleri farklıdır. Envanterinizdeki takım tipleri ve adetleri sipariş öncesinde belirlenmelidir.

Yuva sayısı — Mevcut takım envanterinin üzerine büyüme payı bırakılması önerilir. Dolu bir dolaba sonradan yuva eklenemez; baştan boş yuva bırakmak ikinci ünite almaktan ekonomiktir.

Yükleme düzeni — Ağır takım tutucular alt sıralara, hafif olanlar üst sıralara yerleştirilir. 2000 mm yükseklikte üst sıralara erişim için basamak gerekebilir.

Konum — Dolabın tezgaha uzaklığı setup süresini doğrudan etkiler. Merkezi depo uzaktaysa, sık kullanılan set için tezgah yanına CNC takım arabası konumlandırılması verimliliği artırır.

Yapı ve Malzeme

• Gövde konstrüksiyonu — Çelik gövde; dolu kapasitede takım ağırlığı altında sehim yapmayacak şekilde boyutlandırılmıştır.
• Takım yuvaları — Konik gövdeye oturan yuva düzeni. Kesici uç ve konik yüzey temassız kalır.
• Yüzey koruma — Elektrostatik toz boya. Talaş, yağ ve soğutma sıvısına karşı dirençlidir.
• Kilit sistemi — Kilitlenebilir gövde; ortak kullanım alanlarında takım güvenliği sağlar.
• İç düzen — Yuva sayısı ve düzeni takım envanterine göre yapılandırılır.
• Renk seçenekleri — Elektrostatik toz boya ile standart ve özel renkler.
